250 DRM

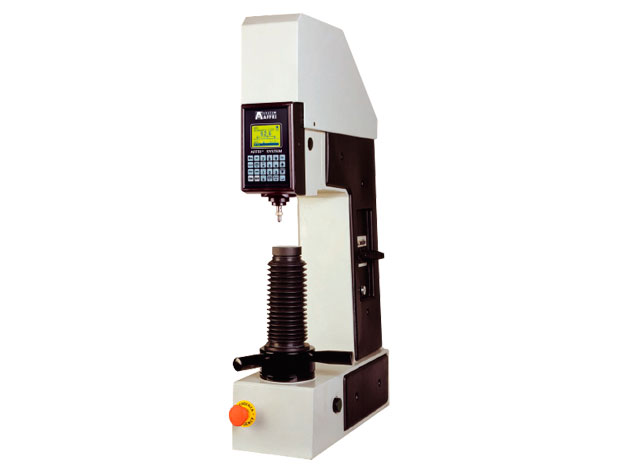

Durometro Digital Affri Modelo 250 Drm
imagen

250 DRM es un Durometro automático con celda de carga, circuito cerrado. Sistema universal de uso de Rockwell / superficial Rockwell / Brinell / Vickers.

  • Modo de empleo:
    Levantar el tornillo hasta que la pieza haga contacto con el penetrador, siga levantando hasta que el equipo automáticamente pare y realice el ensayo solo y en pocos segundos el resultado aparecerá en la pantalla.
  • Fuerza:
    la fuerza de ensayo se selecciona y se aplica a través de una celda de carga de circuito cerrado en el interior, directamente conectado al eje penetrador y controlado por el sistema. La exactitud se ajusta a la normas ISO, JIS y ASTM.
  • Rendimiento:
    puede ser utilizado por todo el mundo con una acción simple - no hay necesidad de nivelarlo - también puede funcionar correctamente afectado por vibraciones cercanas.
Características Técnicas
PRELOAD (10 Kgf) 98,07 N - (3 Kgf) 29,4 N
LOAD FORCES Vickers:
(3 5 10 15 20 30 60 100 Kgf) 29.43 49.05 98.1 147.15 196 294.3 588.6 981 N
Rockwell:
(10 60 100 150 Kgf) 98.10 588.60 981 1471.50 N
Rockwell Superficial:(3 15 30 45 Kgf) 29.43 147.15 294.30 441.45 N
Brinell:
(5 6.25 10 15.6 25 30 31.2 62.5 125 187.5 Kgf) 49.05 61.3 98.1 153.23 245 294.43 306.5 613 1226 1839 N
FEASIBLE TESTS TWIN Rockwell
HRC A D B F G L M R
Superficial Rockwell
HRN + HRT
Brinell
HB 30, HB 10, HB 5, HB 2,5; Break Nmm2
Vickers
(3 5 10 20 30 50 100 Kgf) 29,43 49,05 98,10 196,20 294,30 490,50 981 N only indentation
READING Digital
RESOLUTION 0,1 HR - 0,1HB - 0,1 HV (0.01 HR unit, at request)
ACCURACY Conformation standards EN-ISO 6506-2 / 6507-2 / 6508-2 / ASTM-E18 / JIS
MODE OF OPERATION Automatic with load cell and closed loop Affri patent
TOTAL HEIGHT CAPACITY 215 mm
TOTAL DEPTH CAPACITY 190 mm
NET WEIGHT 65 Kg
MAX WEIGHT OF TEST PIECE 1000 Kg
DATA OUTPUT RS 232 C
OPERATION It can work if not levelled, inclined or near to vibration area, without loosing accuracy
FIELD OF USE For all metals: iron, steel, tempered steel, brass, aluminium and nitriding, cementation, hard facing
POWER SUPPLY 220V 50÷60Hz - 200VA
